一、測量原理：

　　V錐式節流裝置包括一個在測量管中同軸安裝的尖圓錐體和相應的取壓口。該測量管是預先精密加工好的，在尖圓錐體的兩端產生差壓。此差壓的高壓（正壓）是在上游流體收縮前的管壁取壓口處測得的靜壓力，而低壓力（負壓）則是在圓錐體朝向下游端面，錐中心軸處所開取壓孔所得。而其高低壓之差的開平方與其體積流量成正比關系，通過測量V錐上下游的差壓進而得出流量。

　　這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。因此它的流量計算公式與其他差壓式流量計相同。

　　二、產品特點：

　　1.傳感器本體能對流體流態整形。

　　2.量程比寬，精度高，重復性好。

　　3.耐磨損長期使用穩定性好。

　　4.所需直管段很短，不需要在流量計的上游安裝流動調整器。

　　5.流量計結構具有自清掃功能,不會產生贓污物的積垢,非常適用于臟污流體的流量測量如焦爐煤氣、濕氣體等。

　　6.內錐體可以減弱被測壓力差壓場中脈動振蕩的幅值從而減小差壓信號中的噪聲（如空所示）。

　　7.無可動部件，可靠性好，安裝方便。

　　8.當流體流經具有特殊廓形的內錐體時會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣從而減少它被磨損的可能性。

　　9.壓力損小，適用于低靜壓流體的流量測量的使用場合。

　　10.環形通道，對于臟污流更準確更有效的流量測量。

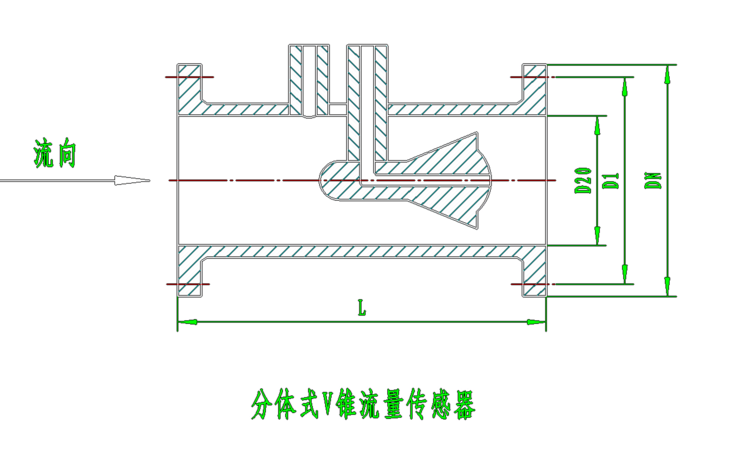

　　三、結構形式：

　　四、安裝要求：

　　導壓管用于傳輸過程壓力給變送器，如果導壓管內的液體中含有氣體或管內的氣體中有殘留物，就不能正確的進行壓力傳遞，測量就會產生誤差，因此，配裝導壓管時應注意一下幾點：

　　1，導壓管上引壓閥的安裝角度：

　　過程流體是氣體及蒸汽時，引壓閥的安裝位置應在工藝配管上方，過程流體是液體時引壓閥的安裝位置應在工藝配管下方。

　　2，過程流體是氣體，變送器位置應高于引壓閥，過程流體時液體及蒸汽時，變送器位置應低于引壓閥。

　　3，高低壓側的導壓管不能產生溫差。

　　4，測量蒸汽時應用冷凝器。
